Ручной флокатор ФР - 01
Флокирование - это процесс нанесения на различные поверхности волокон флока. В данном фото - отчёте я вам расскажу о конструктивных особенностях оборудования для флокирования, на примере ручной флокатор ФР 01. Смотрим фотографии и читаем мои пояснения к ним.
Повторюсь для вновь прибывших: Вы находитесь на информационном сайте по флокированию flok-info.ru . Фотографии, примеры работ зафлокированных деталей авто " ДО " и " ПОСЛЕ " флокирования, можно посмотреть по ссылке флокирование салона.
Флокирование, видео - уроки по флокированию
http://www.youtube.com/watch?v=EMP3r0izOVk
ФОТО № 1 ( для увеличения изображения нажмите курсором мыши на фото )

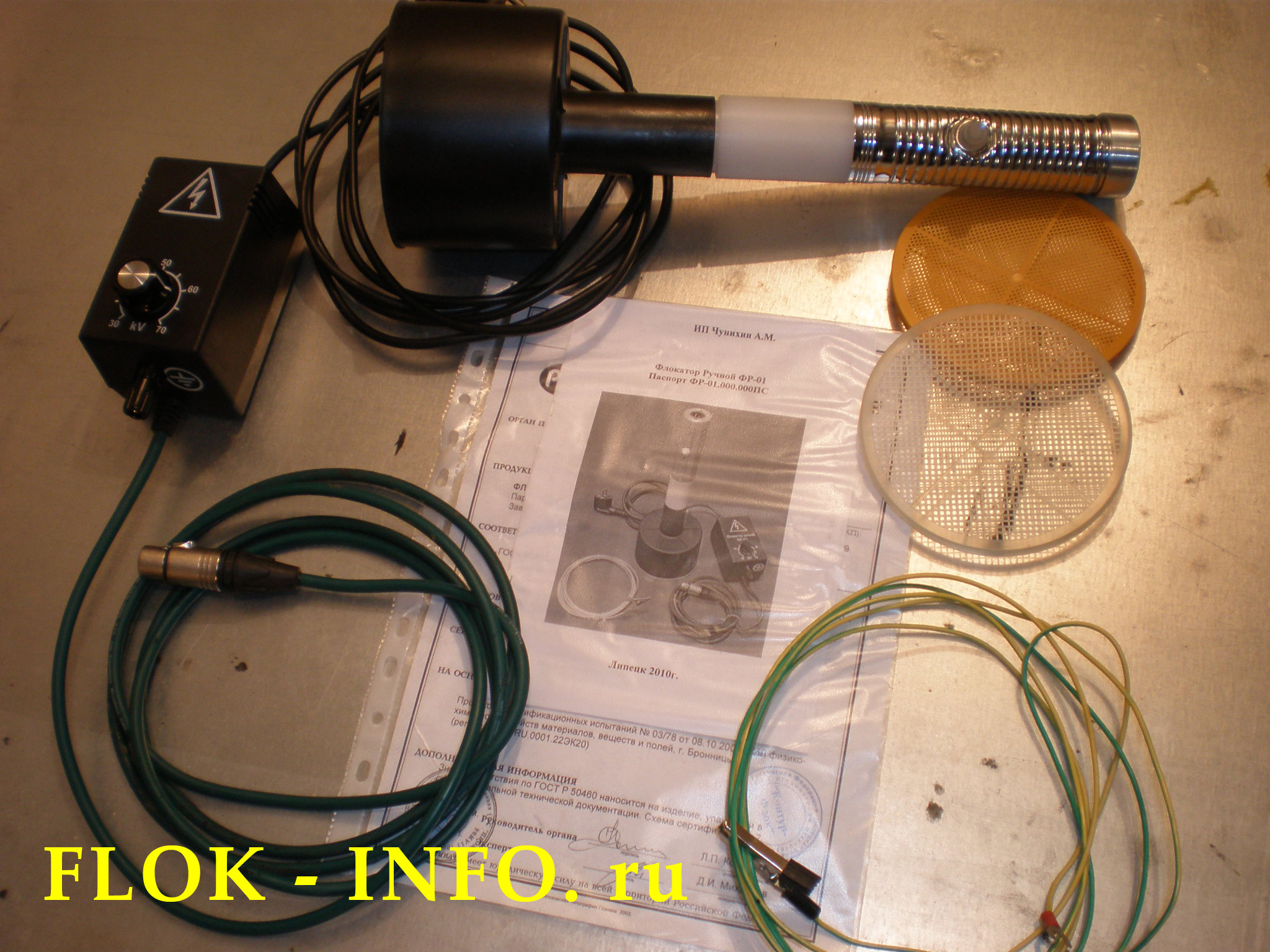

Комплект поставки флокатора ФР – 01. В него входит сам флокатор ( генератор + бункер ), адаптер напряжения, 2 сеточки для бункера, шнур с крокодильчиком заземления, паспорт.
ФОТО № 2 - 4

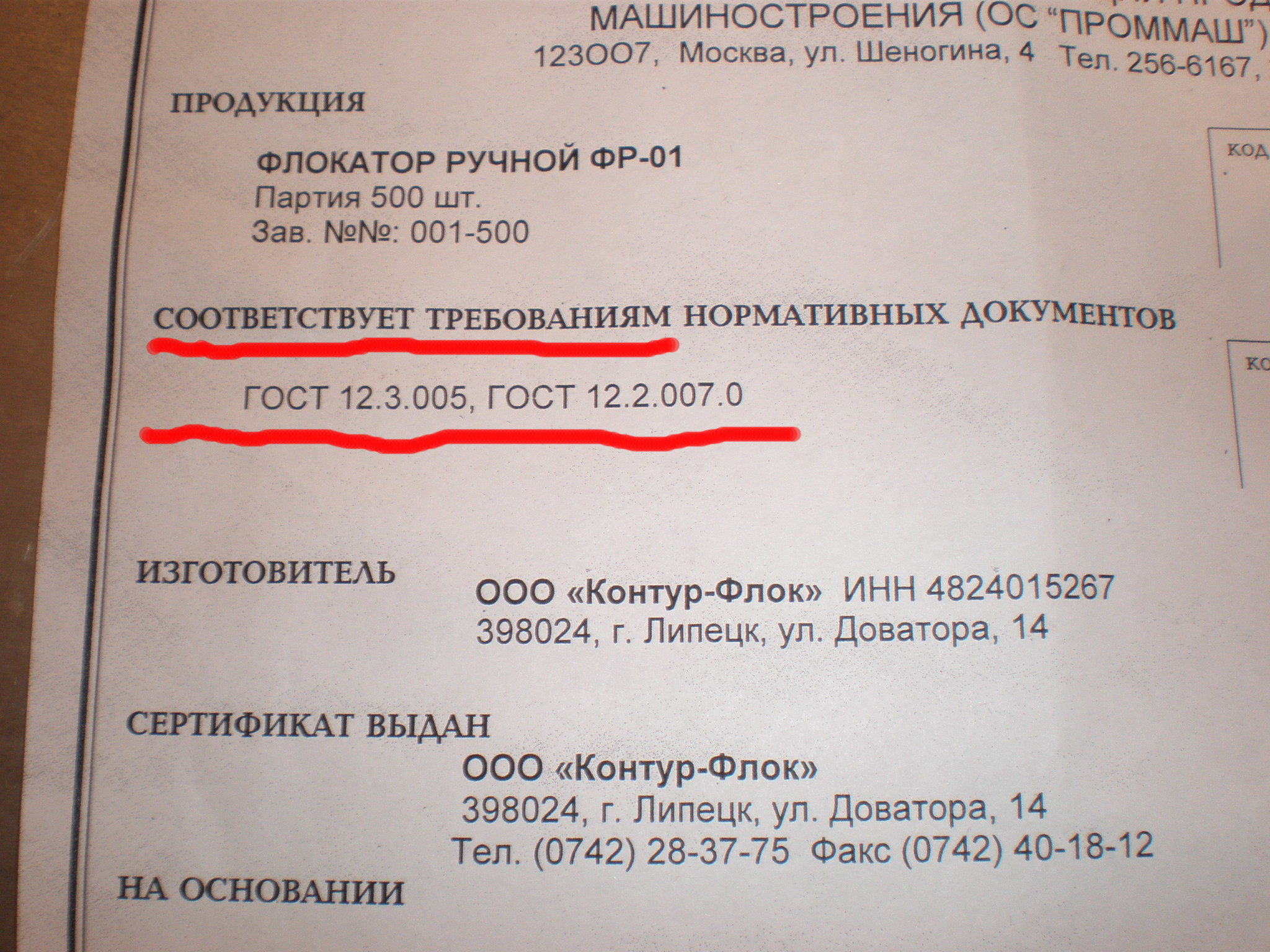

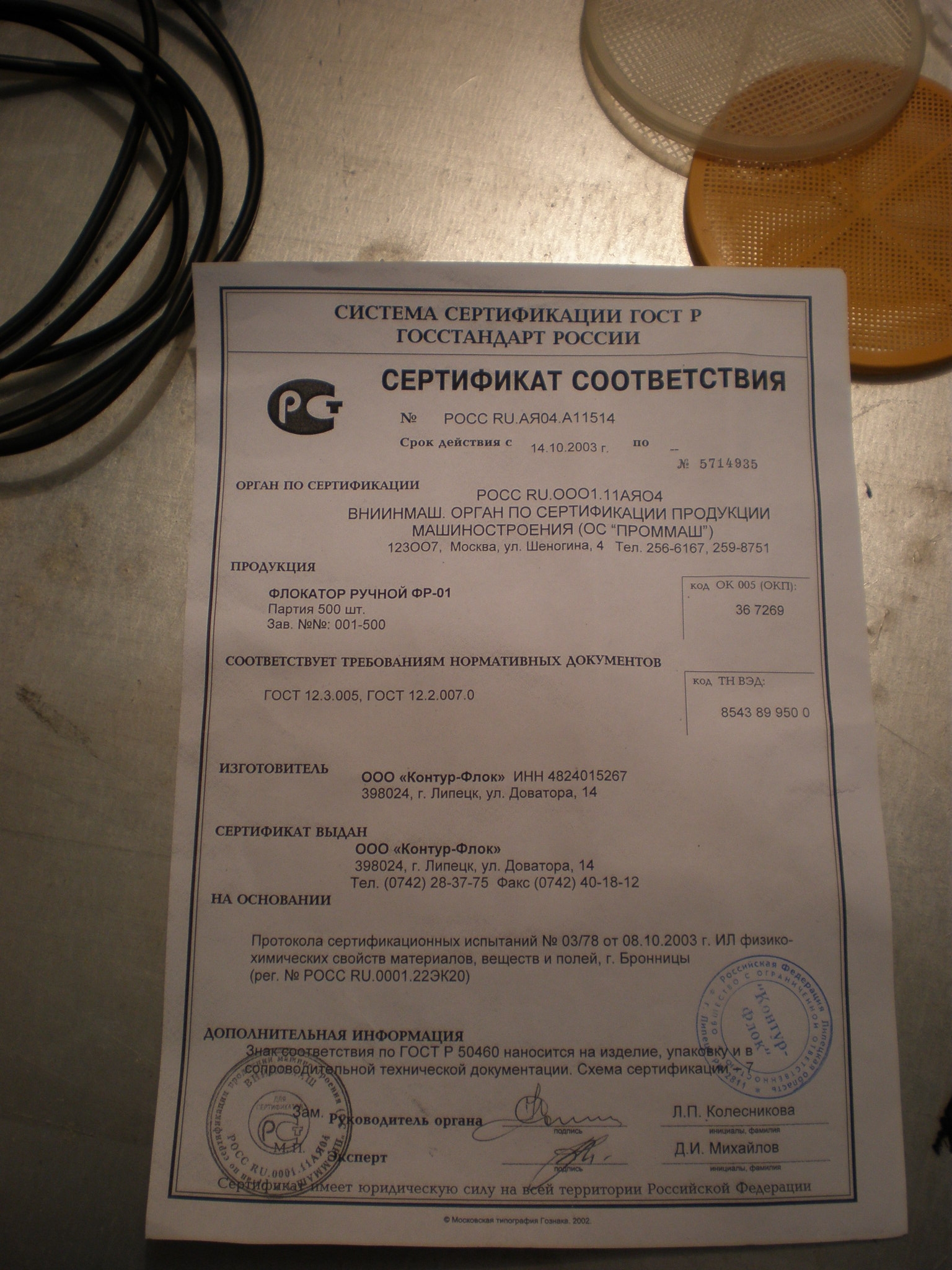

Сертификат соответствия. Он прилагается к каждому прибору ФР - 01. Особенно советую обратить внимание на строку подчёркнутую красным цветом. Не каждый российский флокатор может похвалиться такой пометкой.

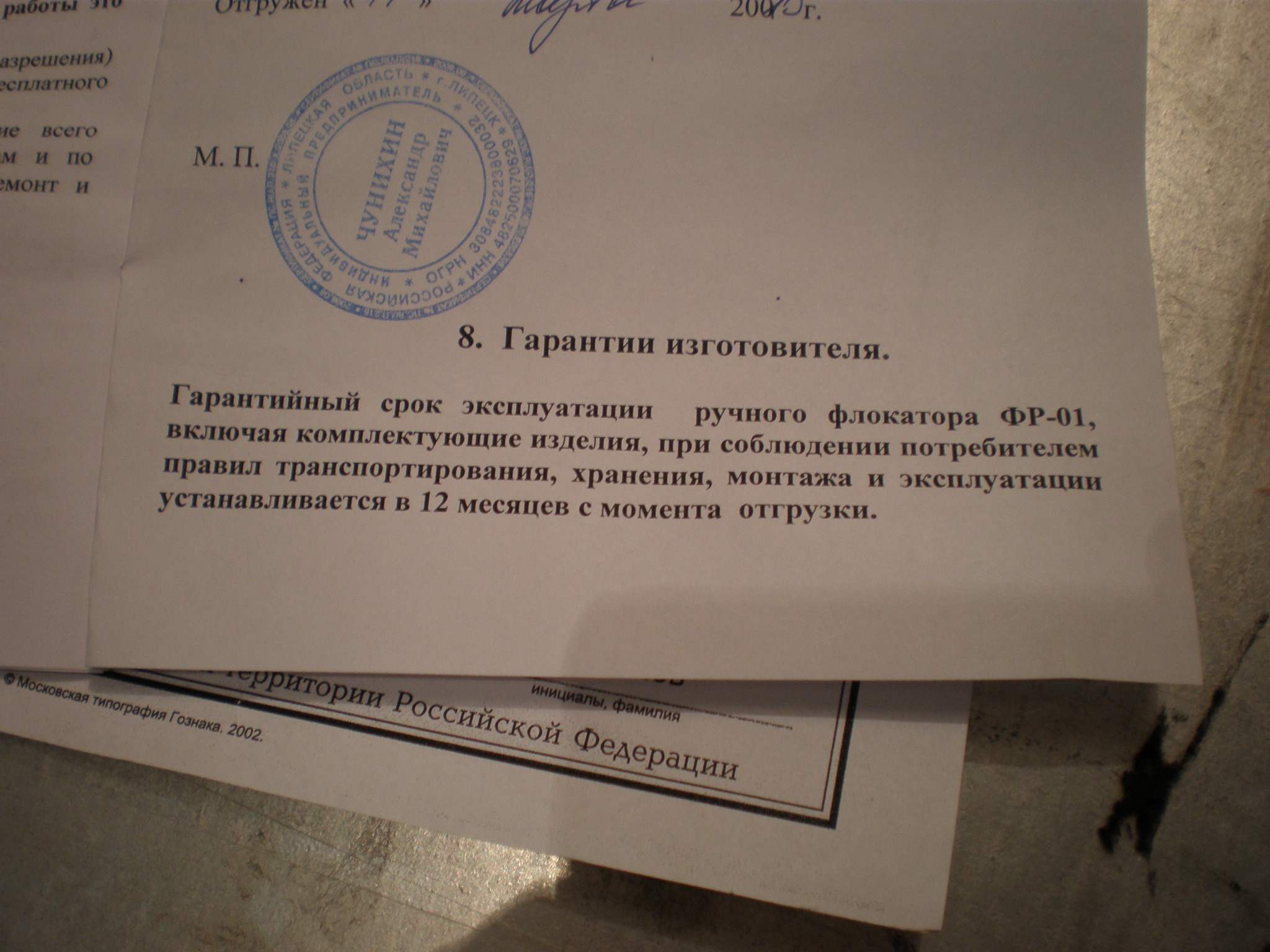

Гарантия изготовителя на прибор – 1 год
ФОТО № 5 - 8

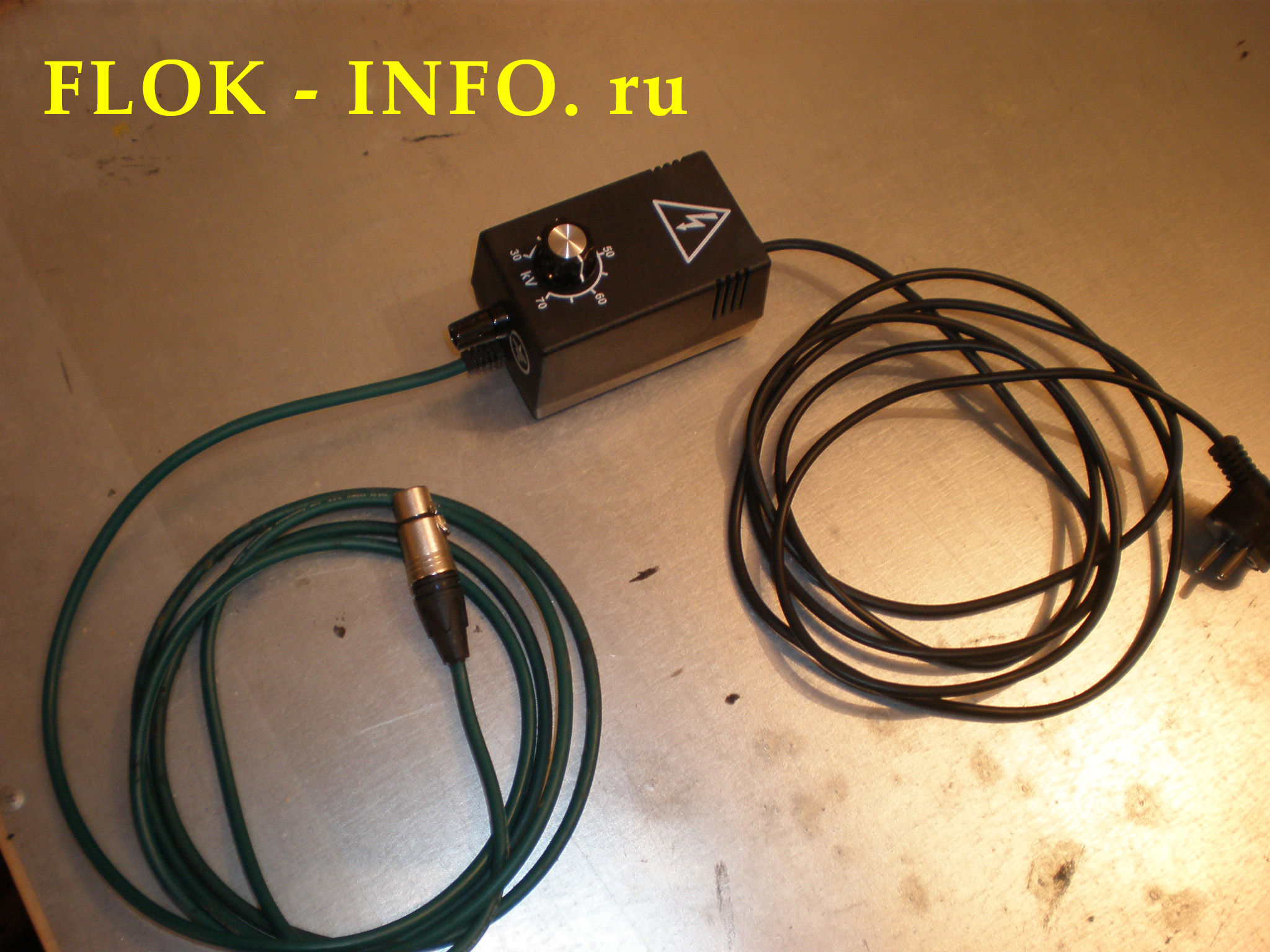

Общий вид адаптера ( регулирует напряжение на флокаторе ). Чёрный провод идет на подключение к электрической розетки, зелёный – на ручку флокатора.

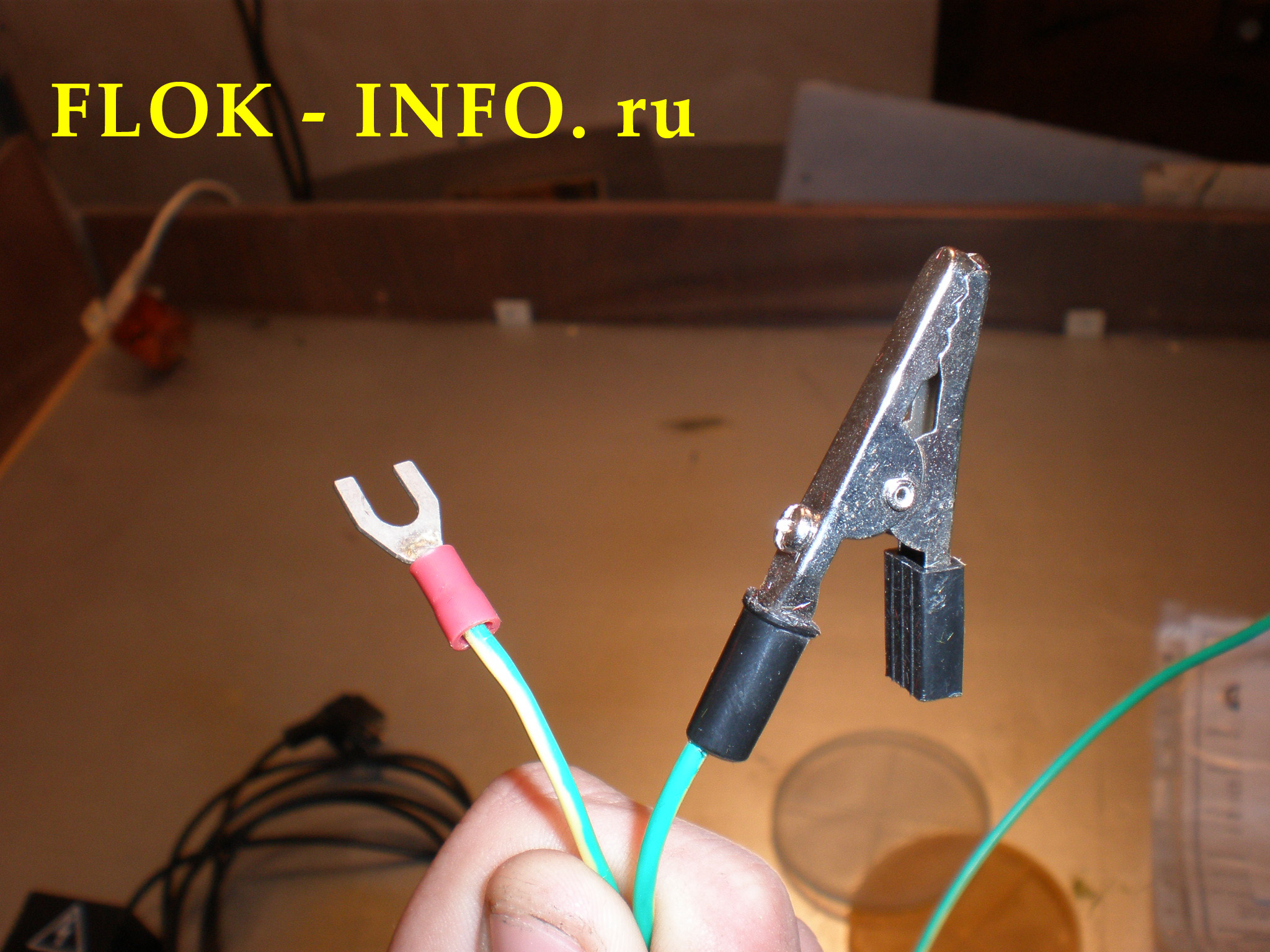

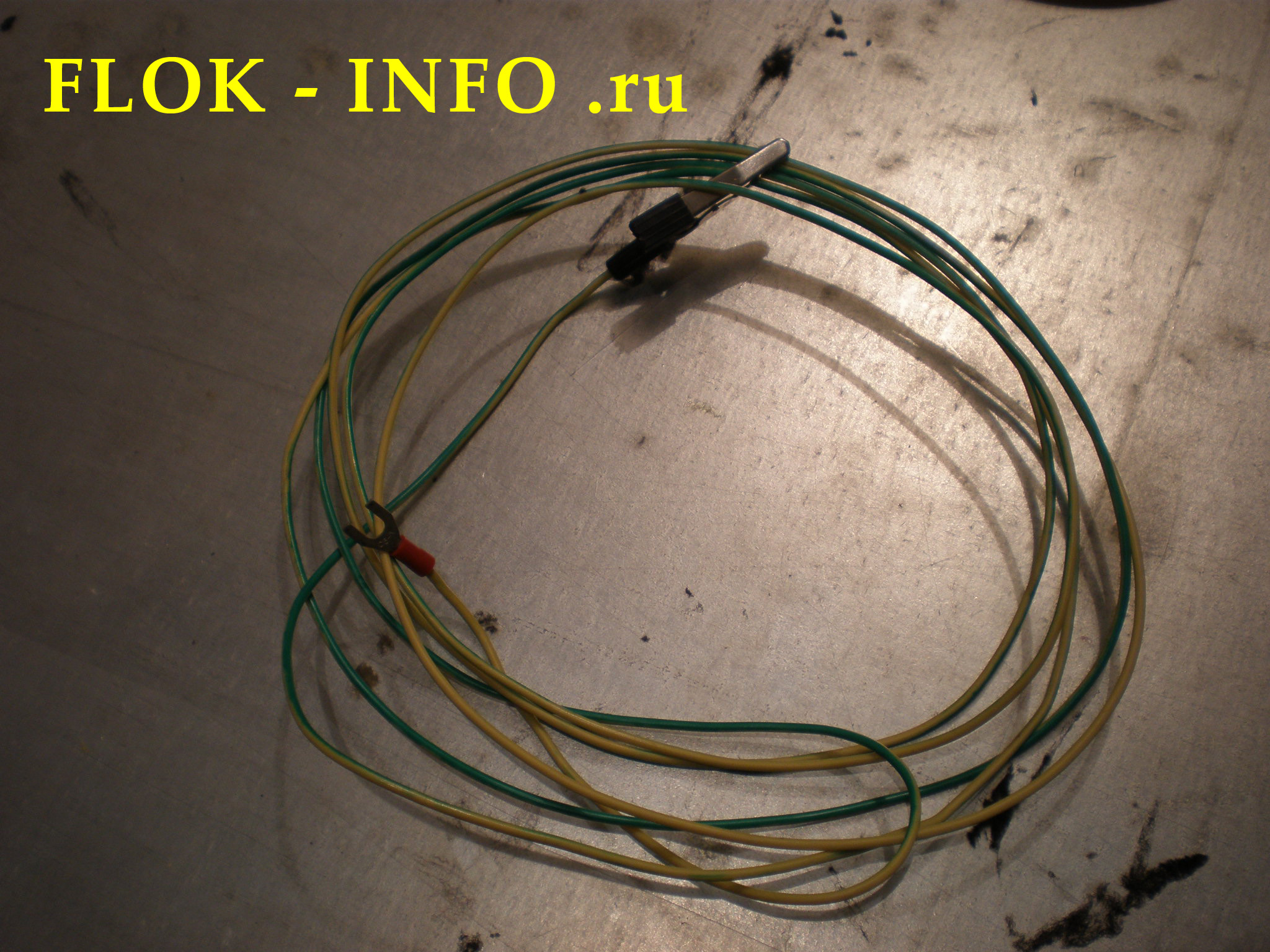

Шнур с крокодильчиком заземления. Крокодильчик подсоединяется к флокируемой детали. Обязательно нужно соблюсти правило : крокодильчик должен касаться клеевого слоя ( крокодильчик можно прикрепить в удобном месте на детали и подвести к нему полоску из клея ) ! Другая сторона провода подсоединяется к адаптеру напряжения.

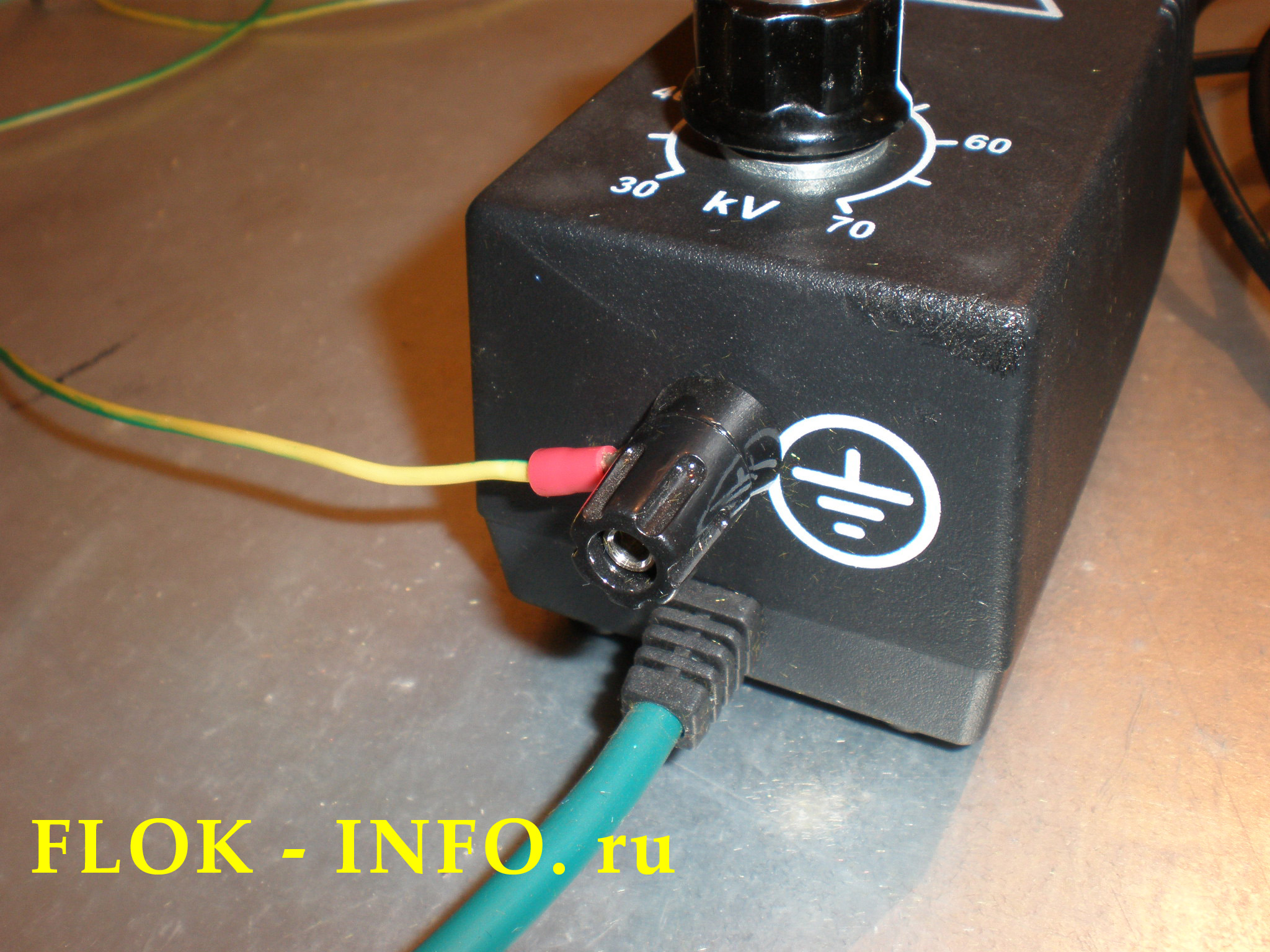

Вот как раз и фото подсоединения к адаптеру провода с крокодильчиком. Эта чёрная « крутилка » над зелёным проводом его зажимает : по часовой – закрутить, против часов стрелки – открутить.
ФОТО № 9 - 10

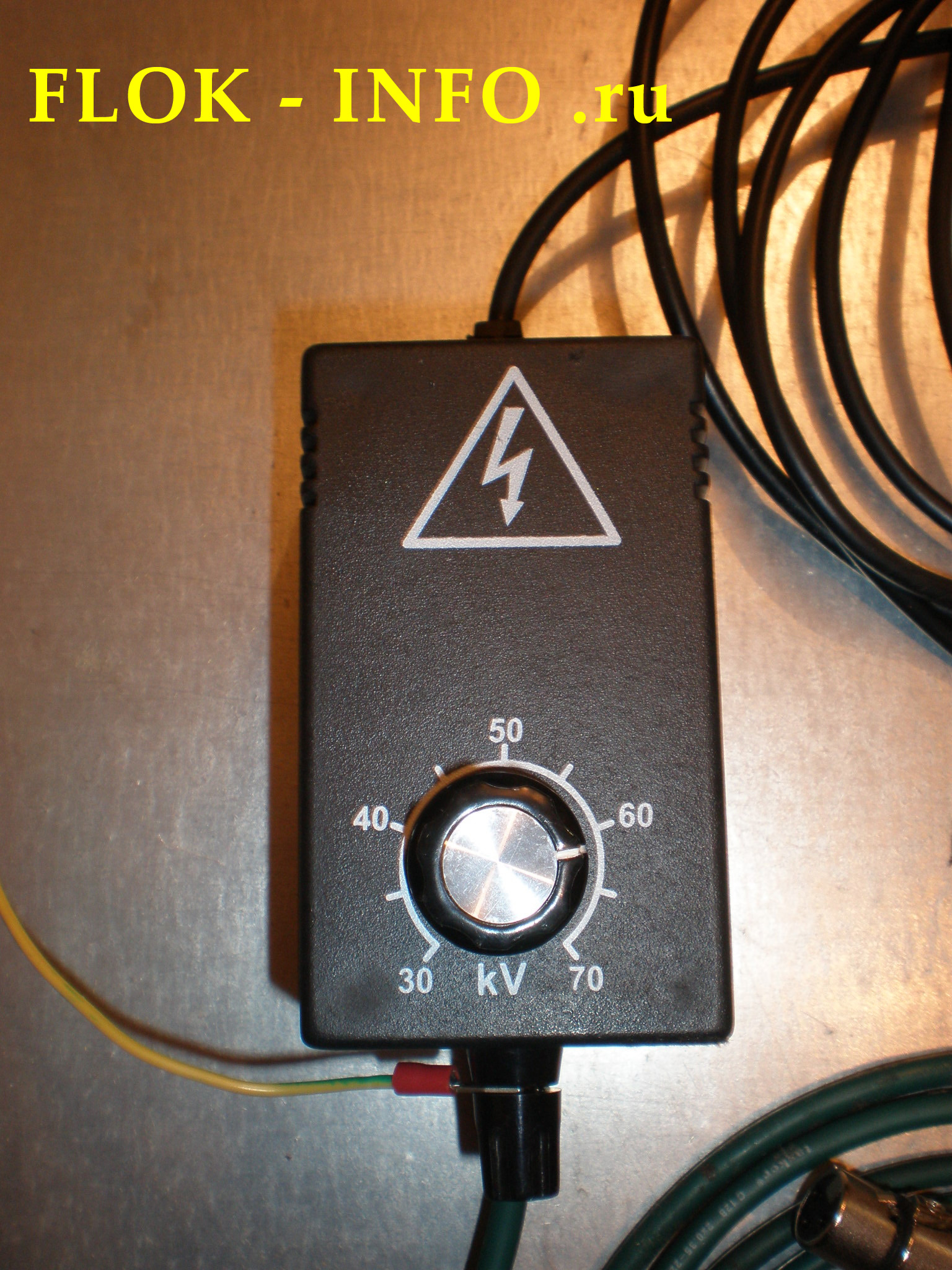

Адаптер ( вид сверху ). С его помощью можно регулировать мощность подаваемого напряжение. Если мощность флокатора не регулируется (в сети Интернет такие часто продают и они стоят гораздо дешевле ), то :
1) большие потери на разлёт флока
2) сложнее зафлокировать любые мелкие вещи или проход отдельных участков на больших
3) конечно же, сложнее делать всякие плавные переходы цветов и " флок по флоку ".
Для флокирования мелких предметов, мощность выставляется на отметке 40 , для больших ( потолок авто, торпедо ) – с начло проходим мощностью в 70, потом отдельные участки в 40.
Чем больше мощность, тем больше флока вылетает за единицу времени из бункера, тем больший разлёт флока по сторонам.

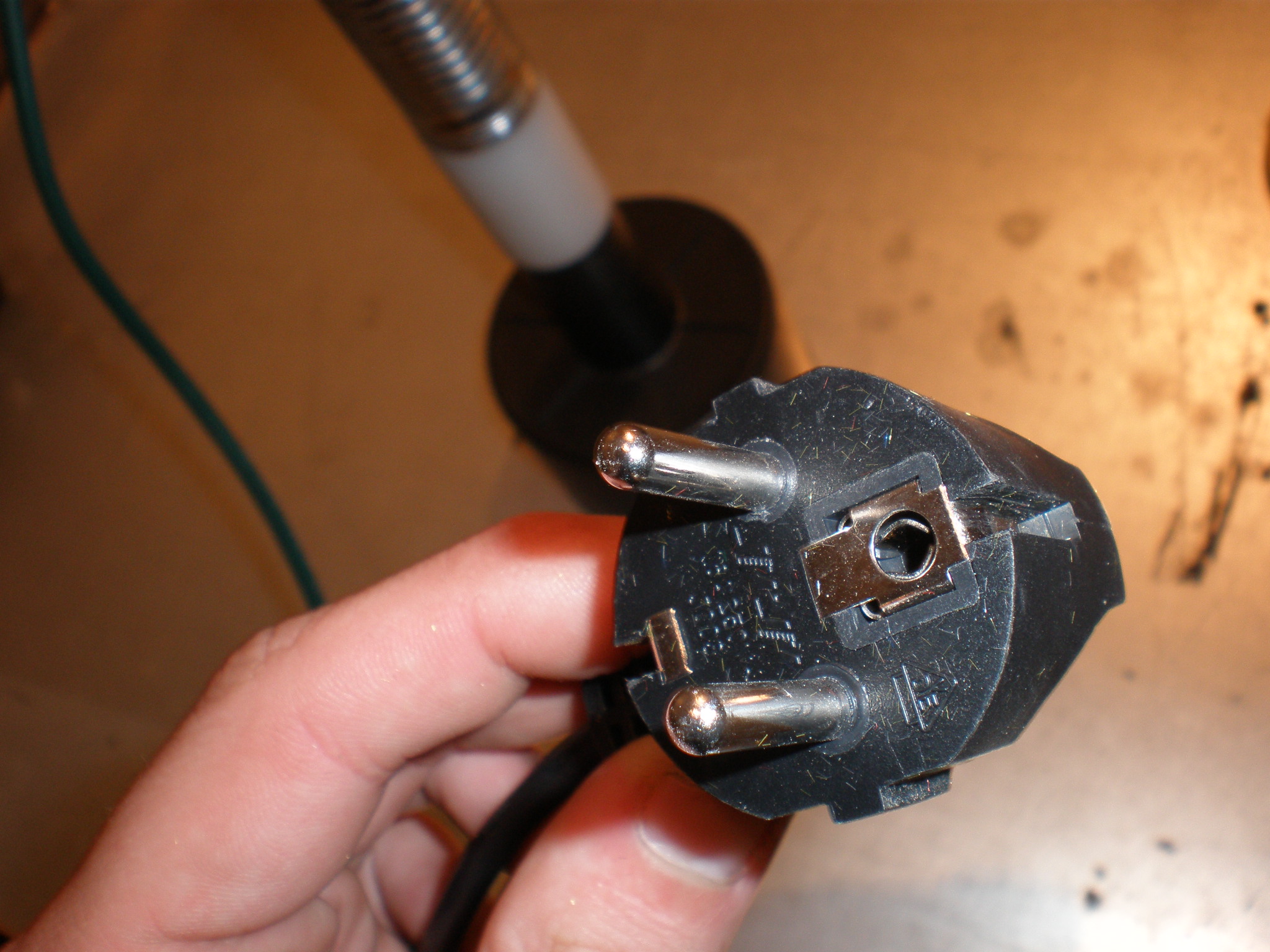

Электрическая вилка от адаптера, она снабжена заземлением. Если Вы будите включать прибор в эл. розетку без заземления, то вам нужно будит сделать дополнительное заземление прибора. Это не сложно, вот вам ссылка с моего сайта заземление флокатора
ФОТО № 11 - 14

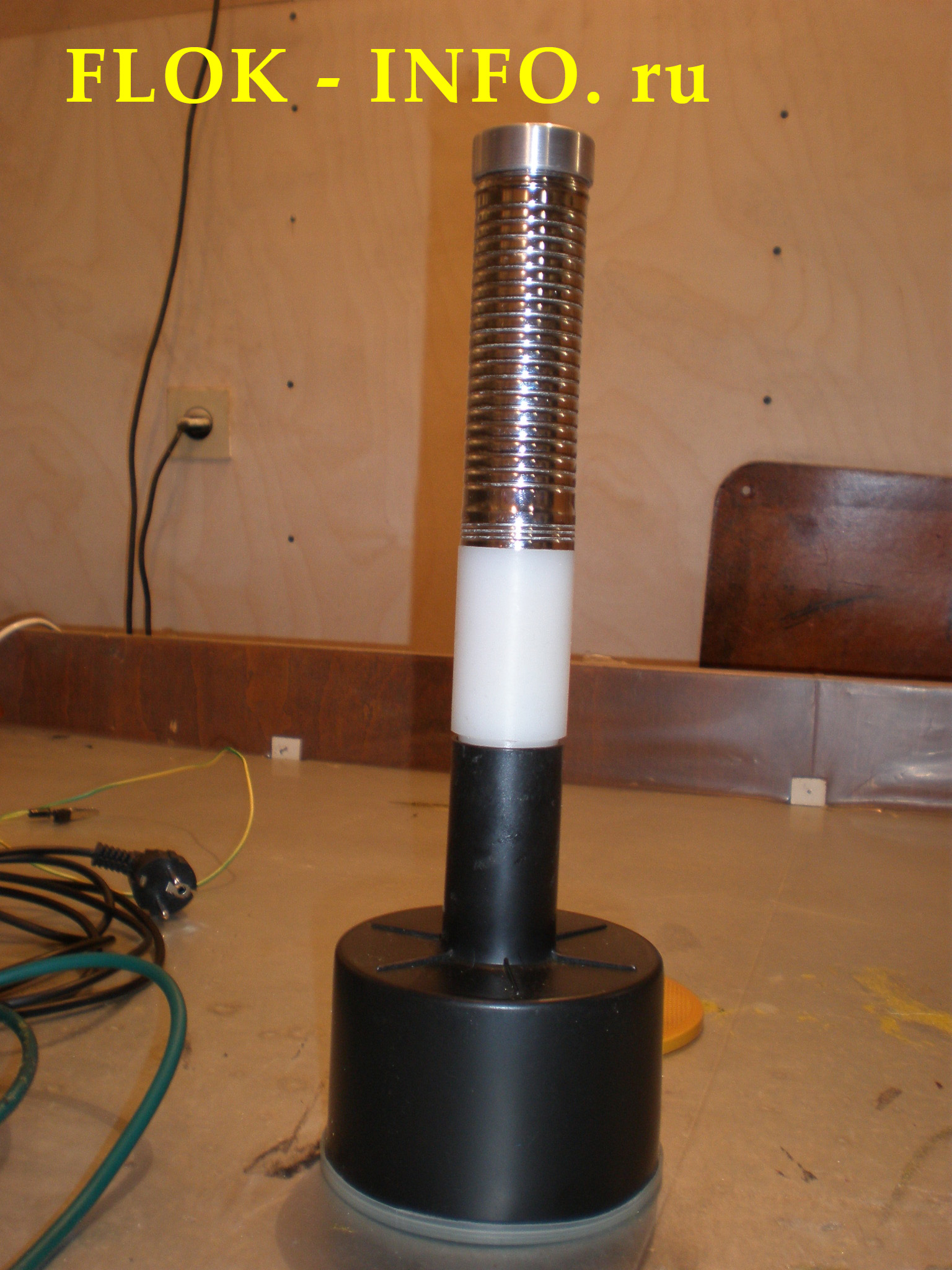

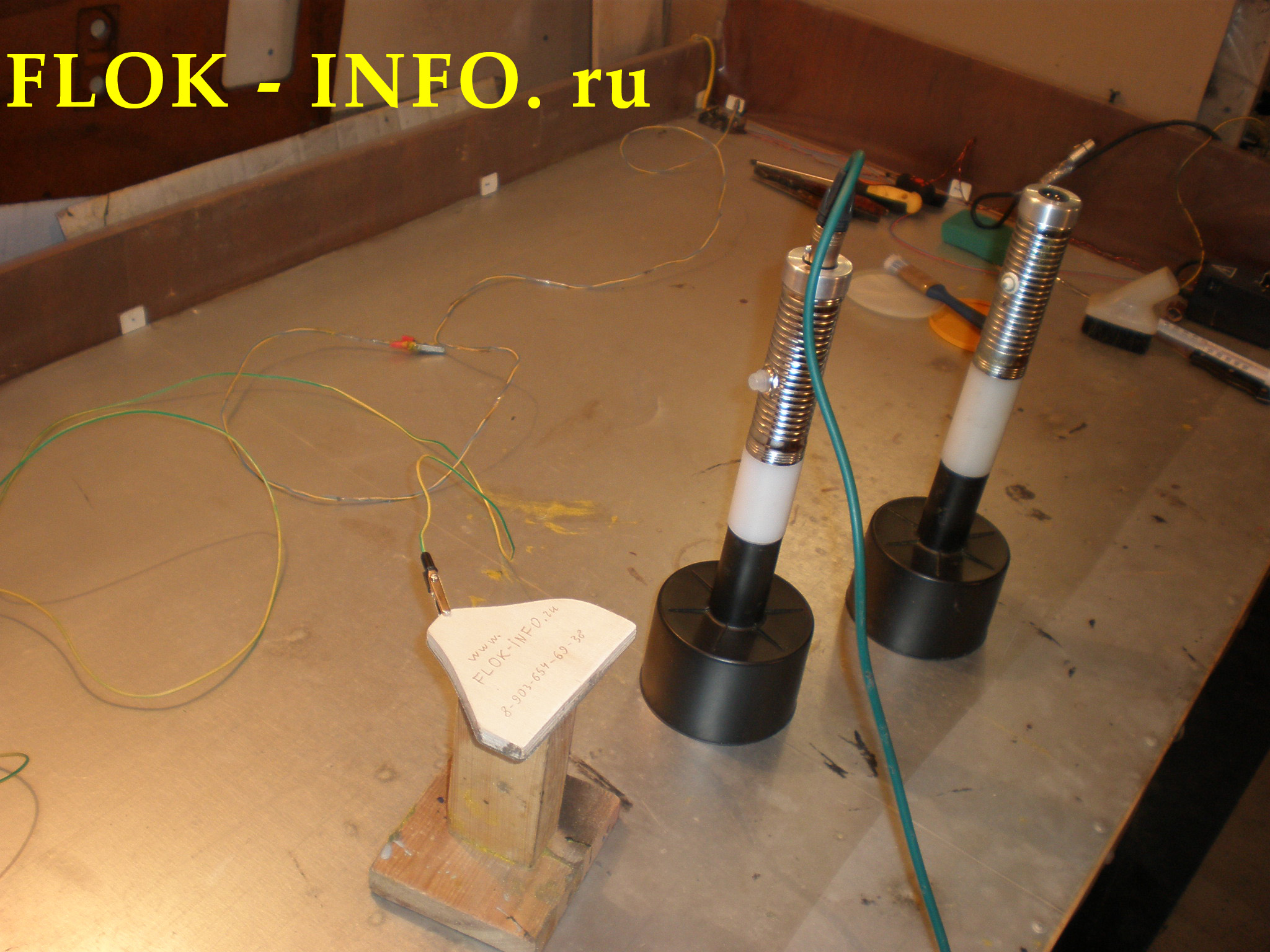

флокатор ( высоковольтный адаптер + бункер ), общий вид

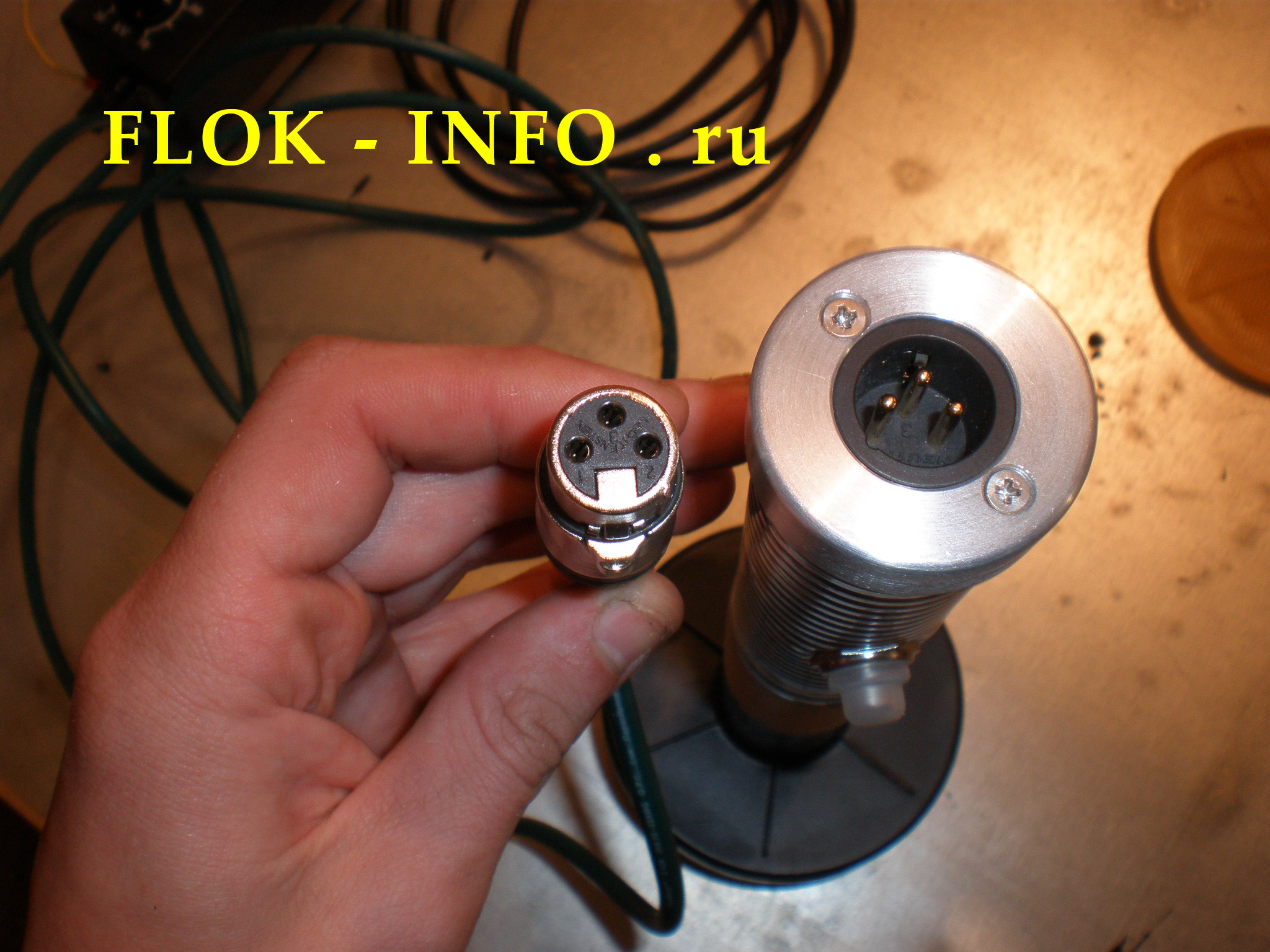

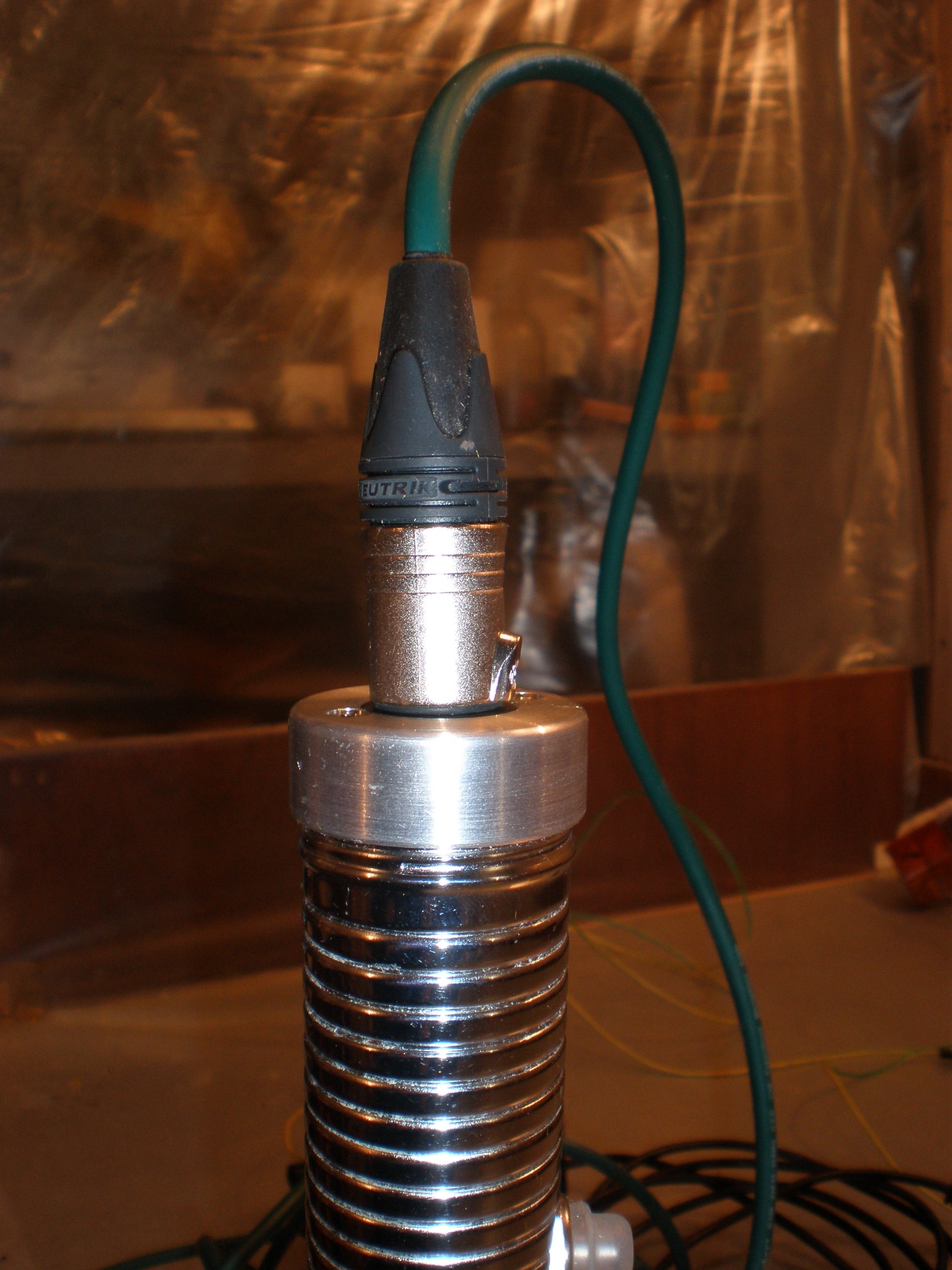

Подключение провода от адаптера ( регулятор мощности ) к ручке флокатора.

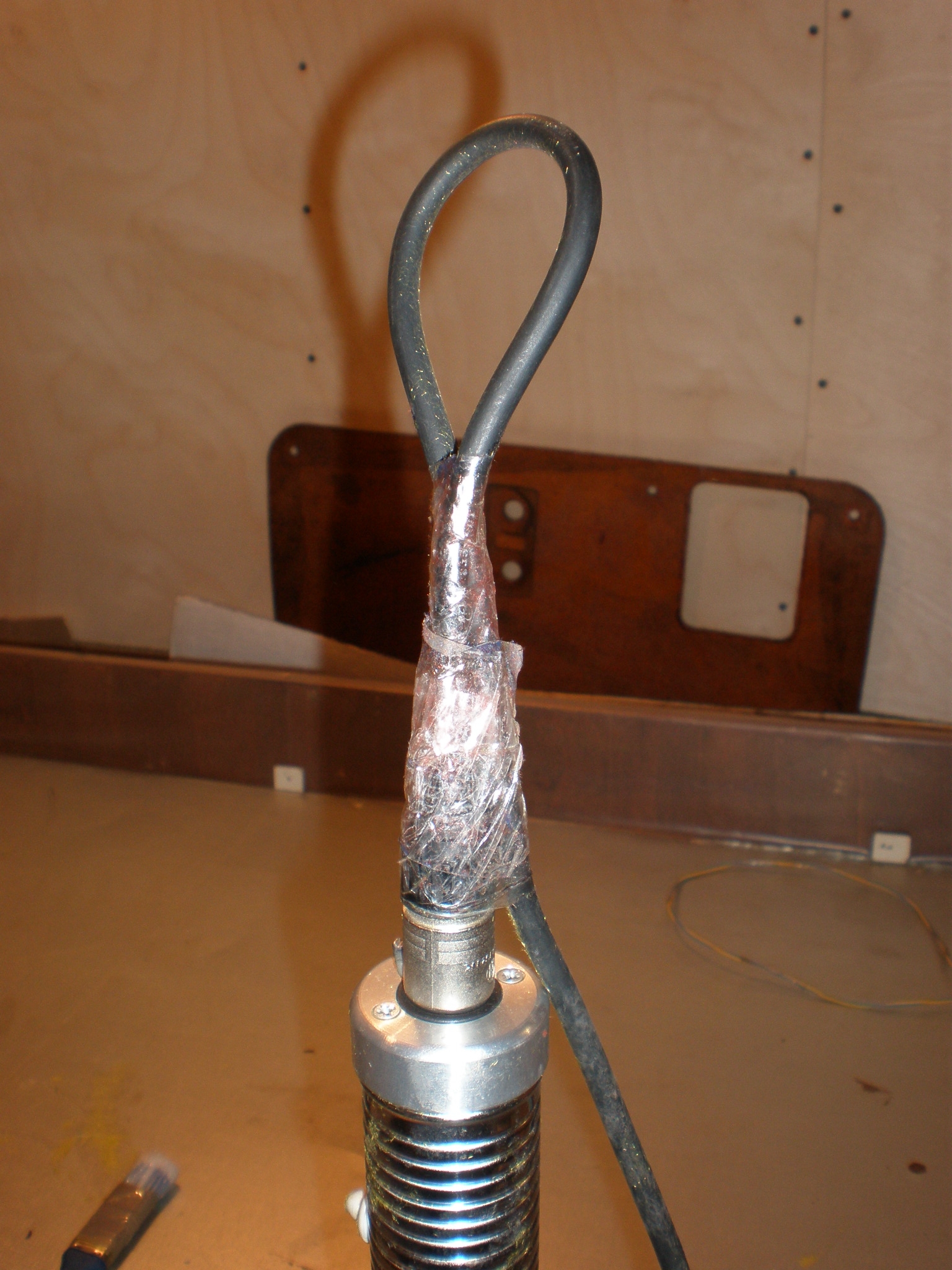

Фото с подключенным проводом от адаптера. Лично я бы вам посоветовал сделать вот такую петельку на ЛЮБОЙ РУЧНОЙ ФЛОКАТОР. В работе она мешаться не будит, но будит работать, как дополнительная защита от перетирания проводу у основания флокатора. Бывает, что во время работы на этот зелёный провод нагой наступаешь, а так у вас будит дополнительная защита от перетирания проводов у основания.
ФОТО № 15 - 17

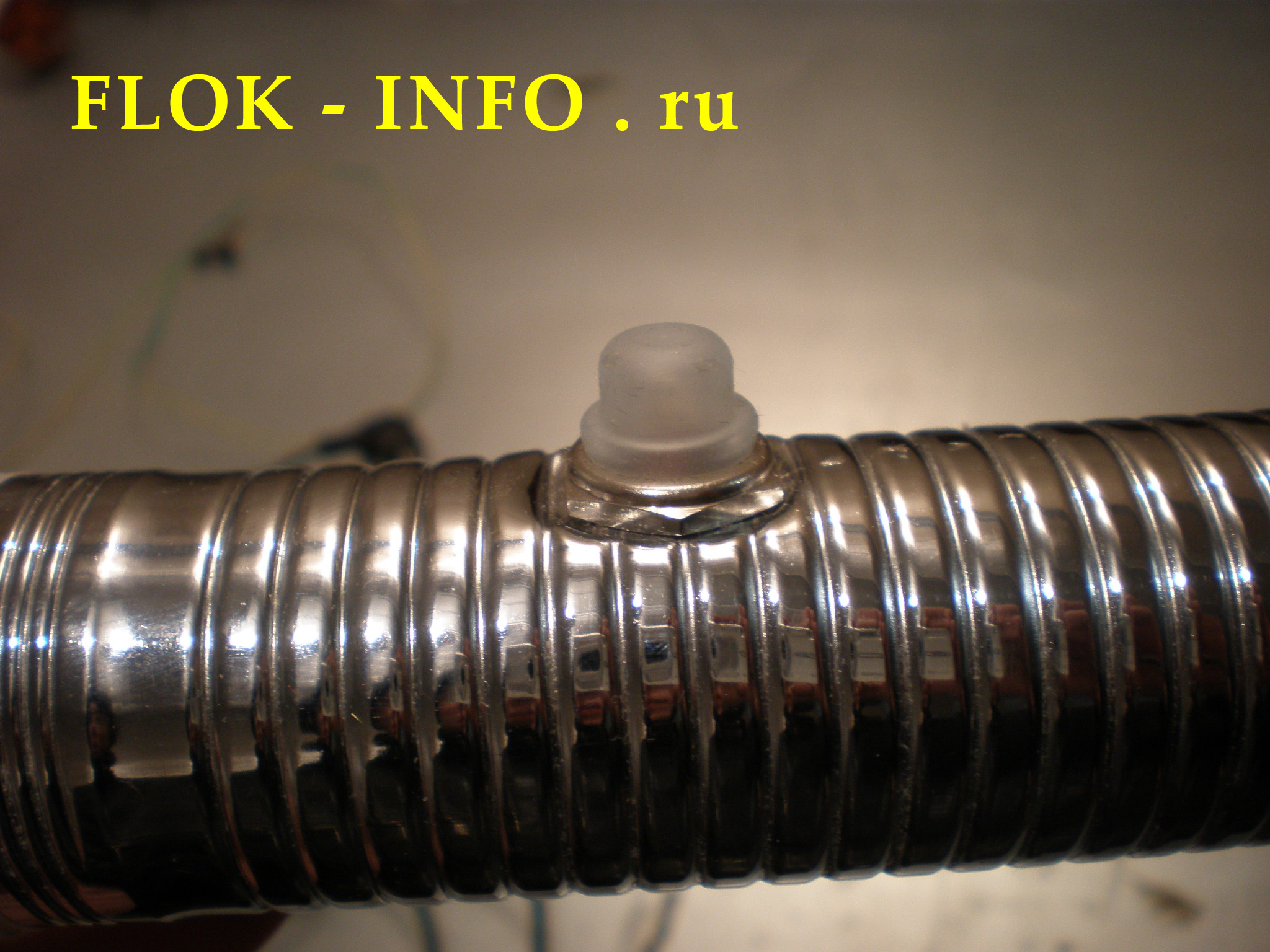

Ручка флокатора покрыта металлической пластиной. Браться за неё нужно голой рукой – так обеспечивается заземление флокировщика ( техника безопасности ). На фото также показа кнопка включения. Она надёжно защищена от попадания клея и флока. Когда прибор работает, на кнопке начинает подсвечивать красный диод.

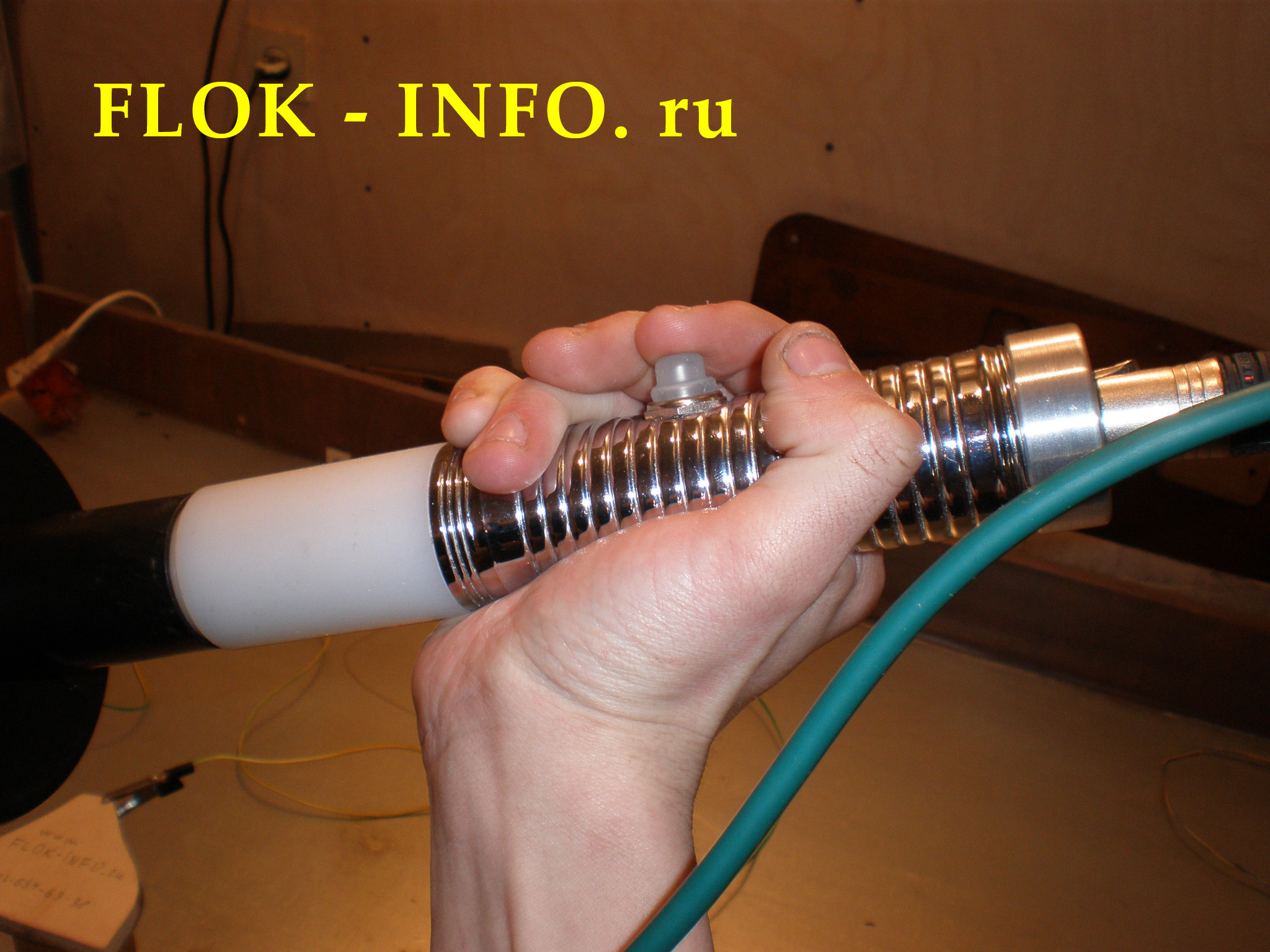

Так нужно держать флокатор во время работы рукой. Если вы правша, то правой рукой держитесь голой ладонью за металлическую поверхность ручки флокатора, а левой придерживаете зелёный провод соединяющий адаптер и флокатор ( чтобы провод не касался флокируемой поверхности, не испортил её )

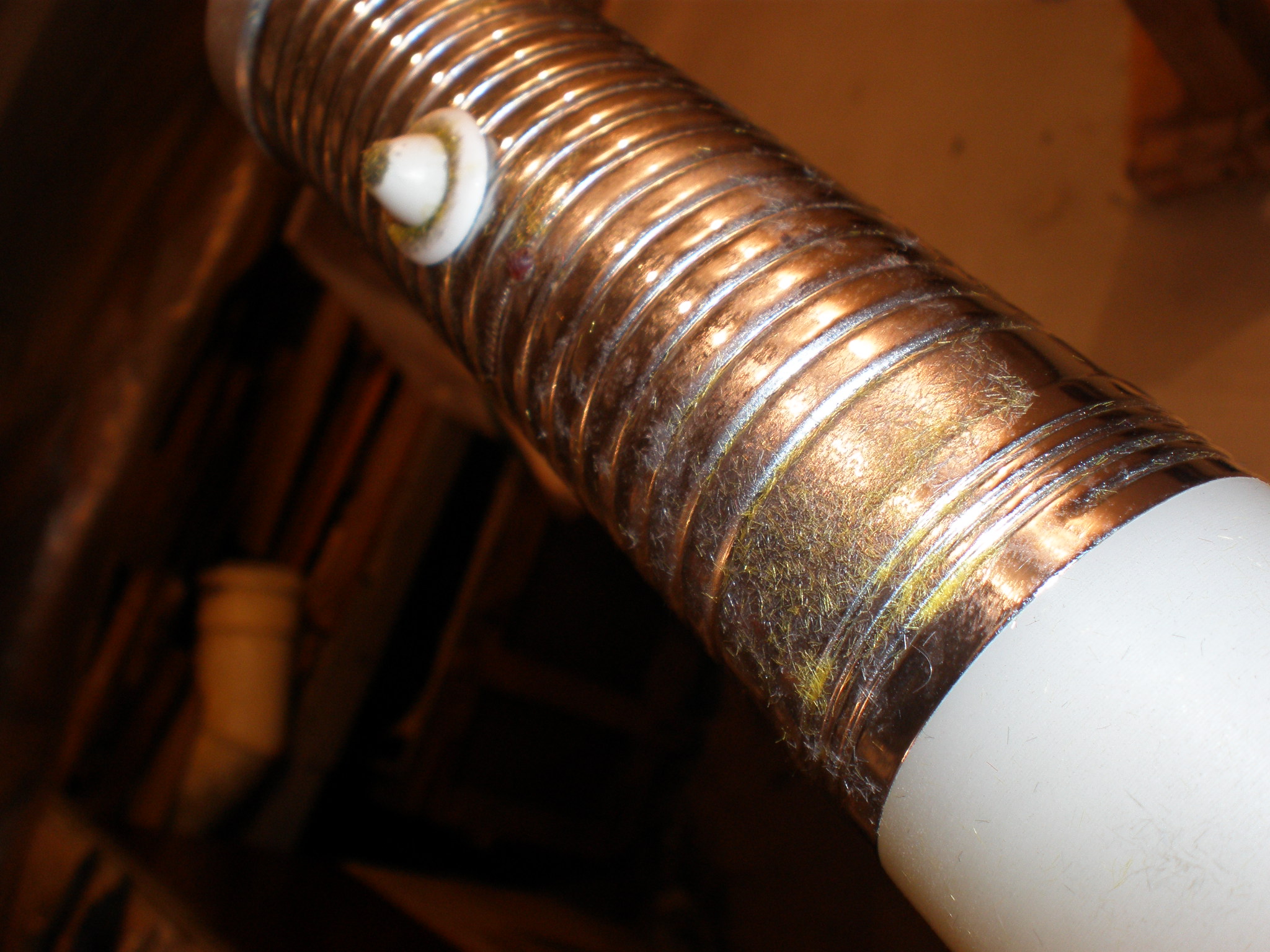

С течением времени, металлическая поверхность ручки флокатора « обрастает » остатками клея и флока. Это не проблема - их можно соскоблить аккуратно ножом или отмыть ацетоном.
ФОТО № 18 - 21

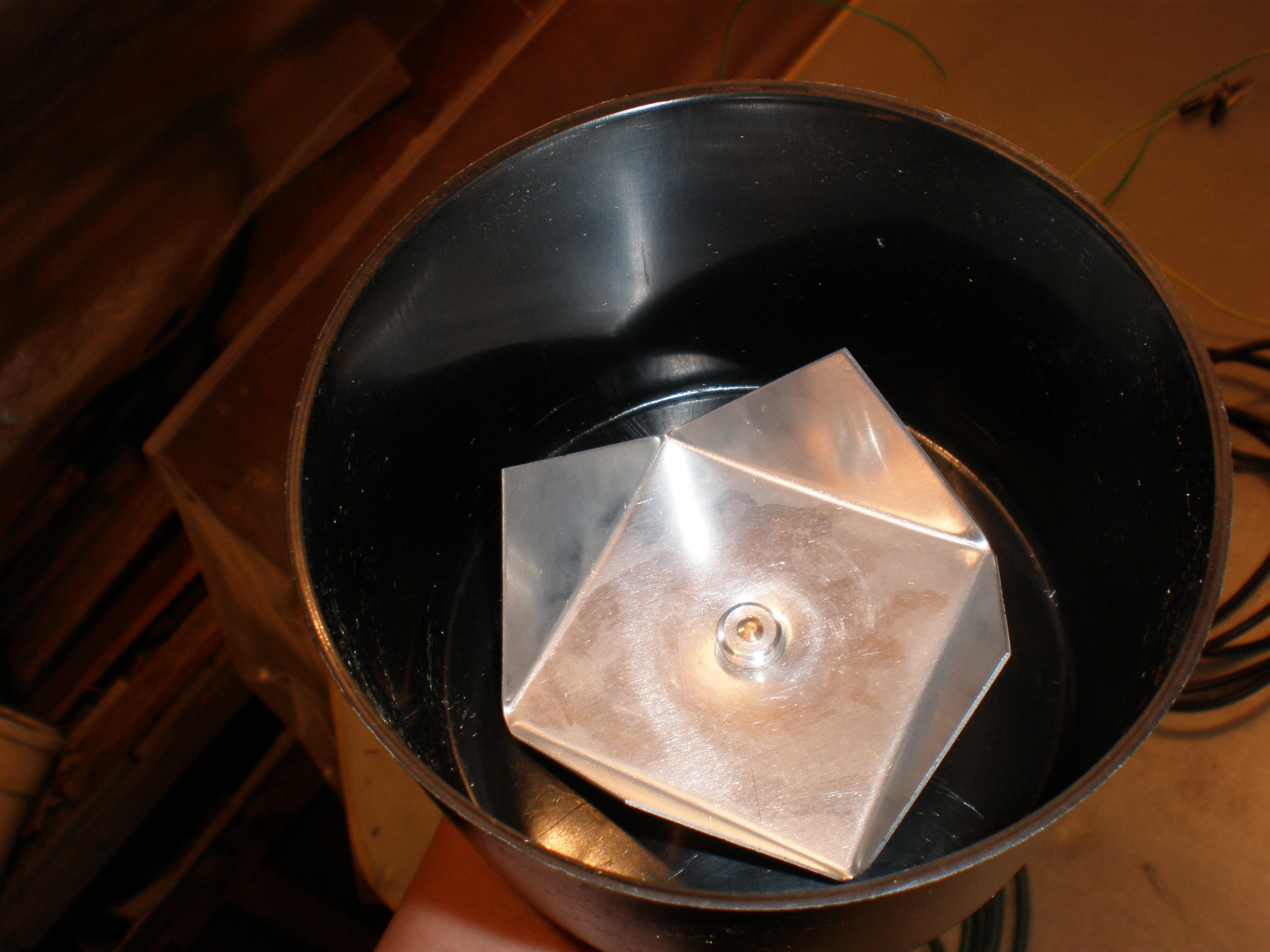

Бункер флокатора ( вид изнутри ). Внутри находится электрод, который заряжает флок ( чтобы флок летел ).
Вид с боку

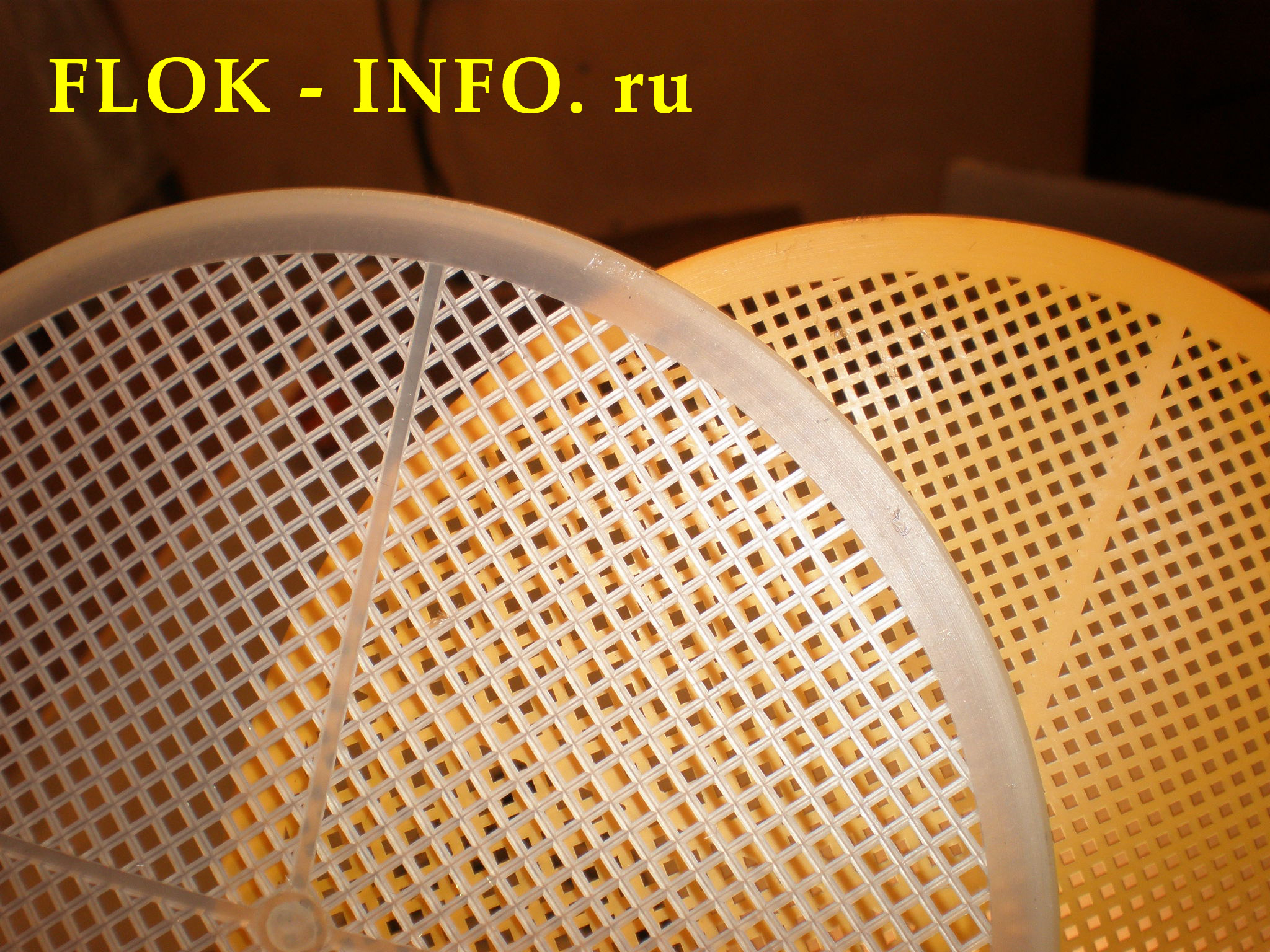

В комплекте идут 2 сеточки на бункер флокатора : 1 сеточка ( жёлтая ) под флок в 1 мм, а другая ( белая ) под флок в 2 мм. Лично я обычно использую с 1 мм флоком сеточку с ячейка в 2 мм ( та что белая ), так флок даже « веселее » летит.

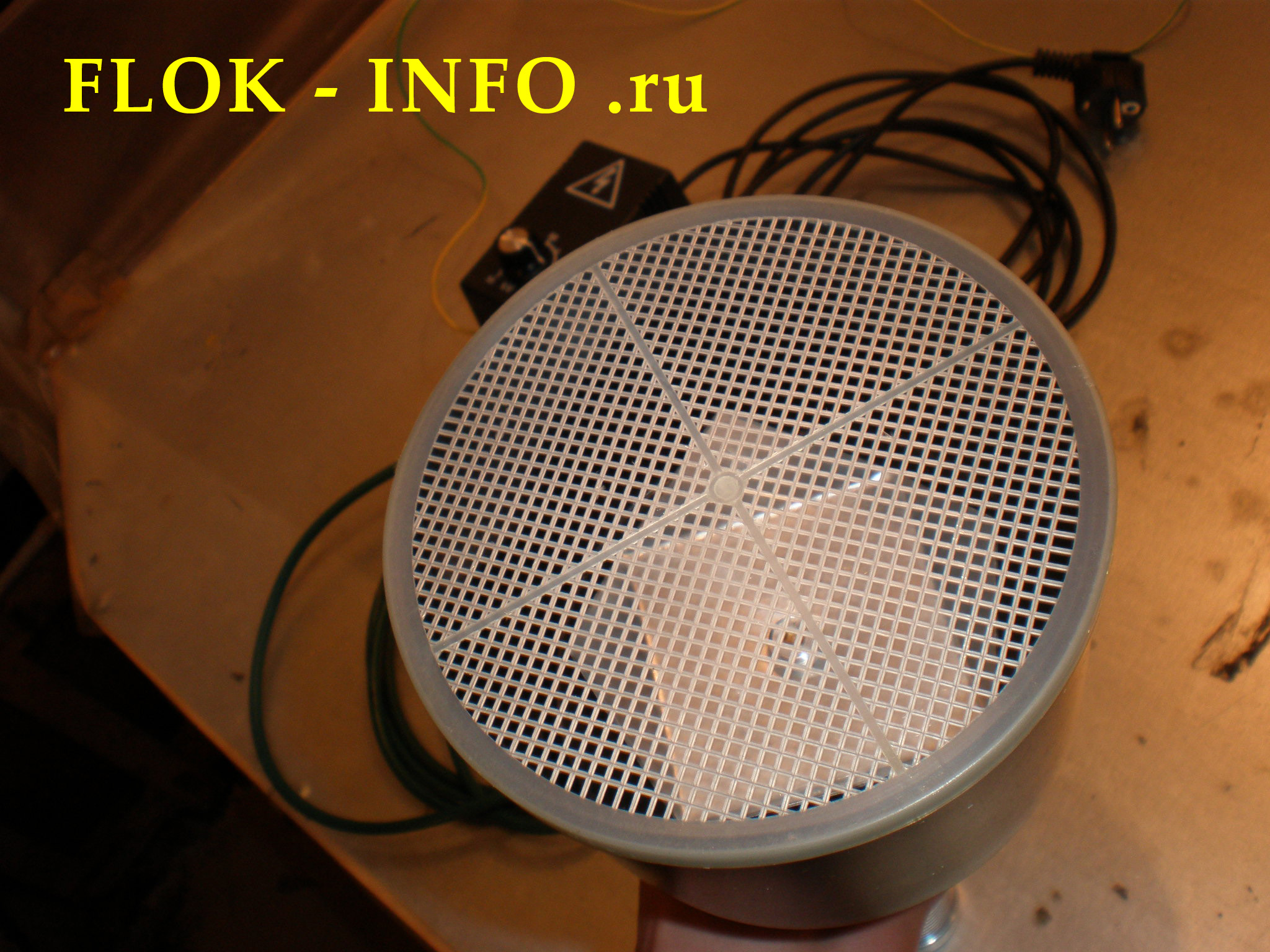

Бункер флокатора с надетой сеточкой в 2 мм. Флок засыпается в бункер ( недосыпая на 4 - 6 см от края бункера ) , а сеточка сдерживает его от бесконтрольного высыпания.
ФОТО № 22

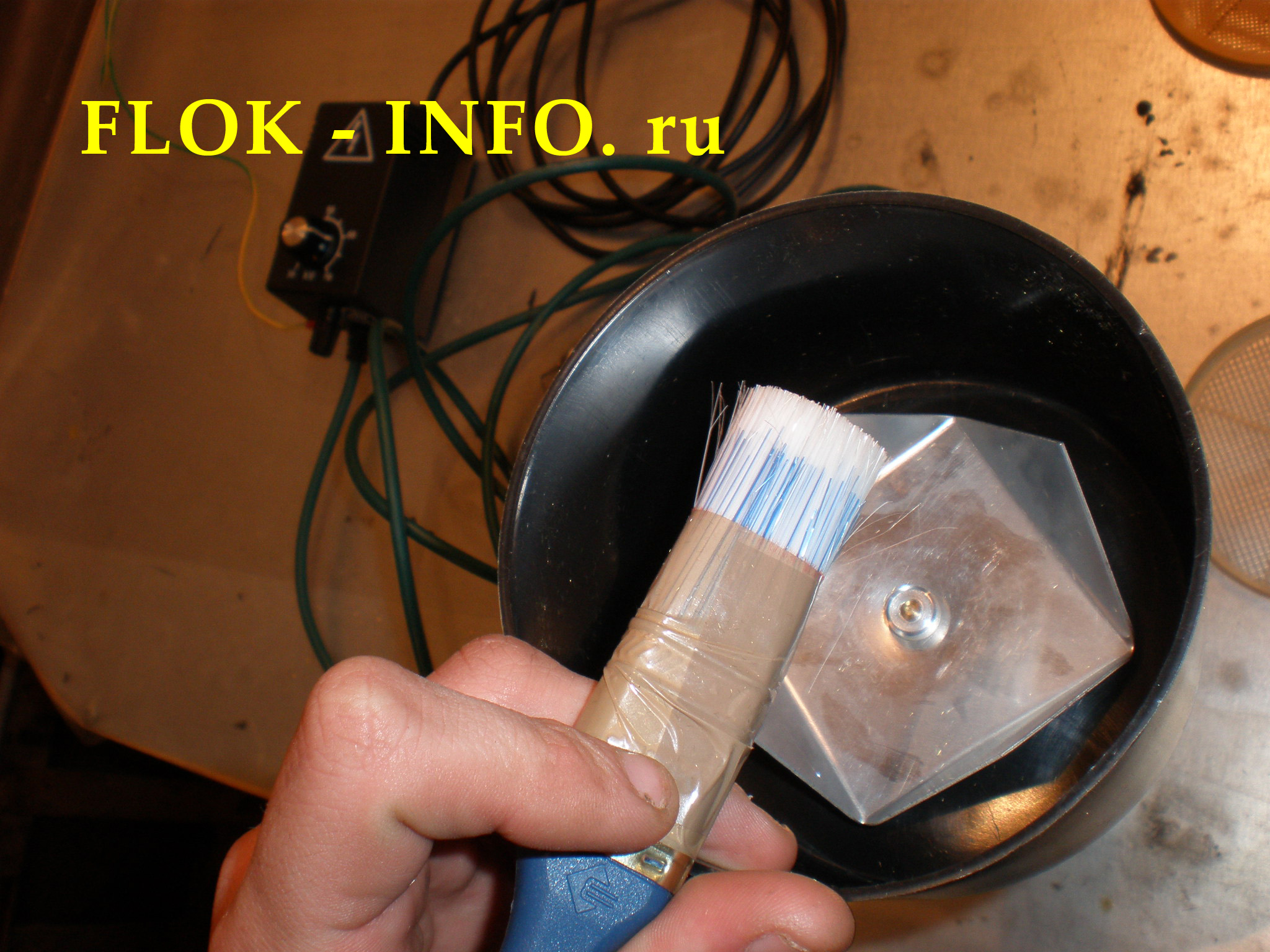

Перед засыпкой в бункер флока другова цвета, нужно убрать остатки предыдущего. Не обязательно очищать бункер на 100 %, но для очистки подойдёт небольшая кисточка или же можно продуть сжатым воздухом из компрессора. ДЛЯ ОЧИСТИ бункера от лишнего флока не следует использовать воду, растворители и т.п.
ФОТО № 23 - 24

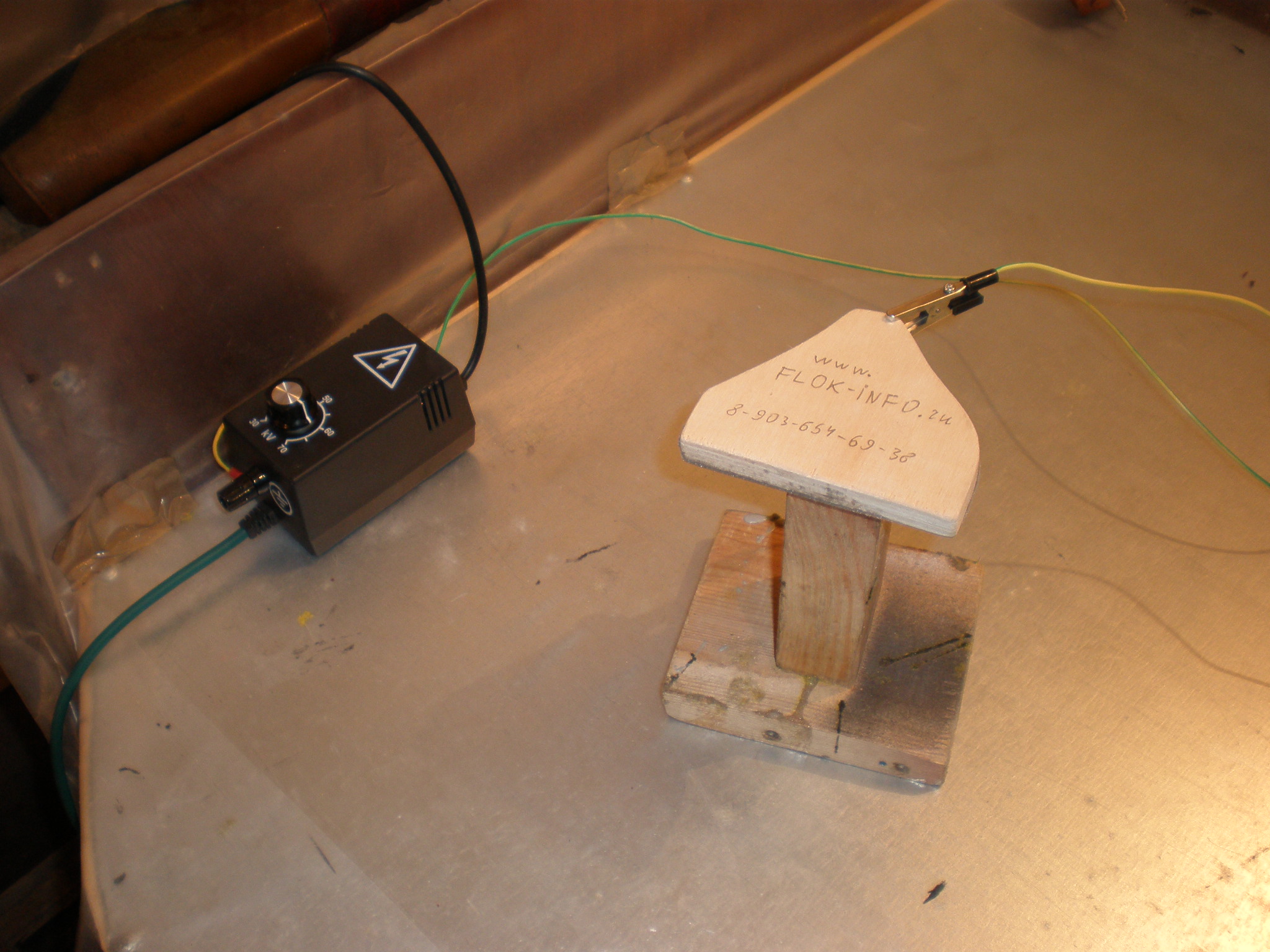

Флокируемая деталь находится на подставке, к ней подведён крокодильчик заземления от адаптера. Общий вид.

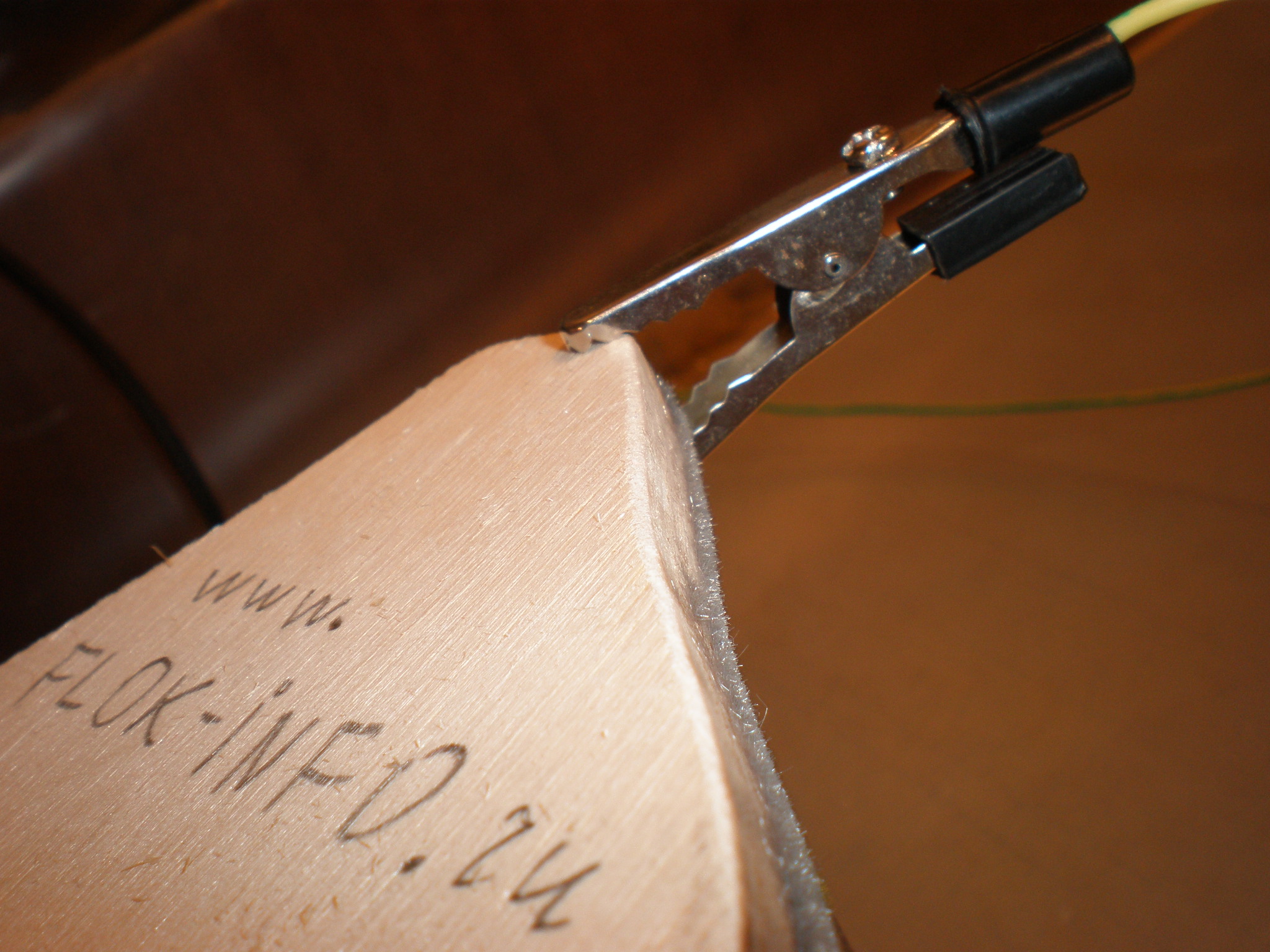

Заземление на детали крупным планом. Это, конечно, самый элементарный и наглядный способ заземления. Желательно подвесить крокодильчик в незаметном месте и подвести к нему полоску из клея
ФОТО № 25 - 26
Стол для флокирования ( общий вид )

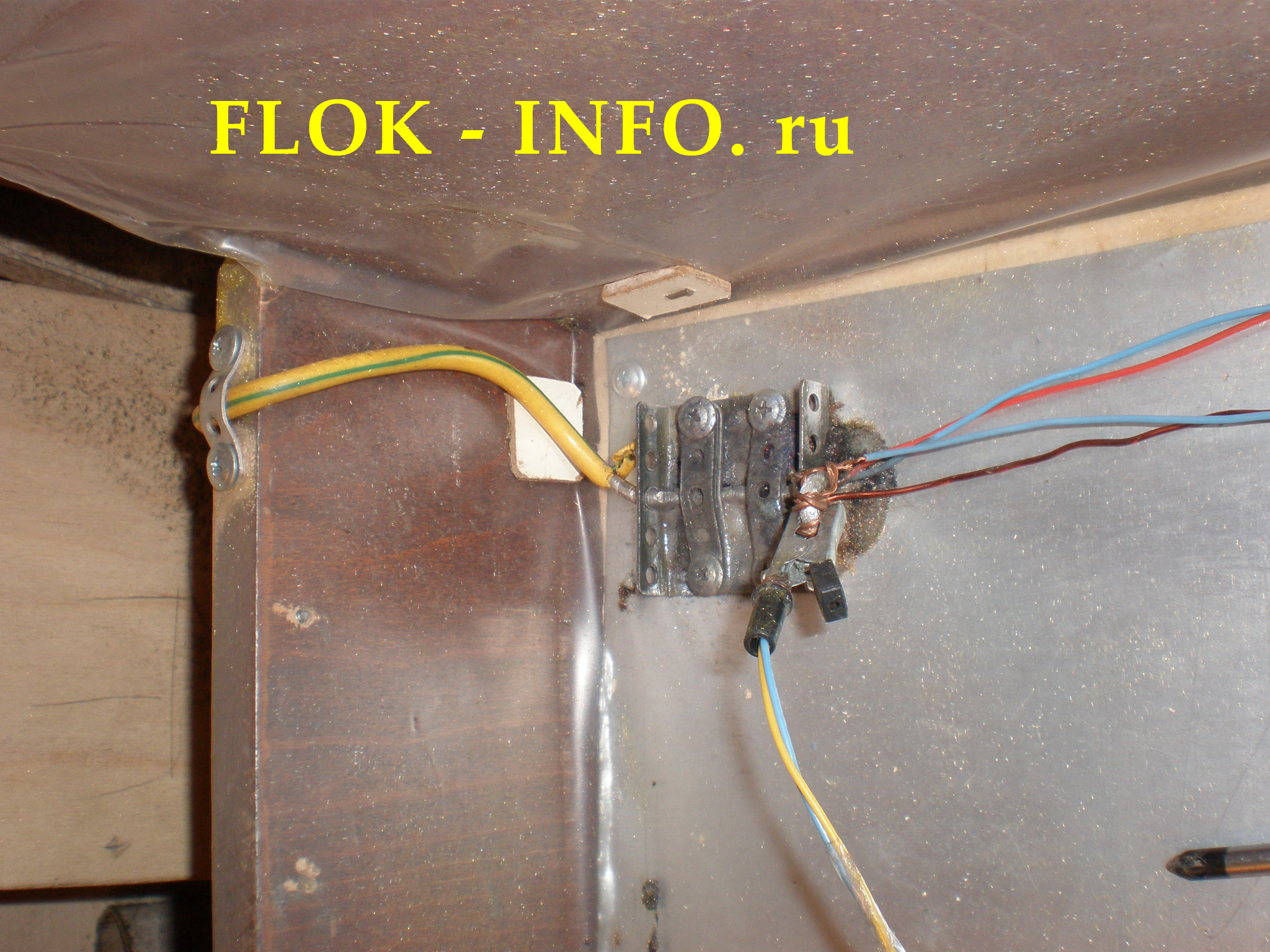

Место, где подходит заземление на стол для флокирования. Тут же можно подсоединить заземление флокатора и заземление флокируемой детали. Это ссылка, как сделать стол для флокирования стол для флокирования
ФОТО № 27 - 28

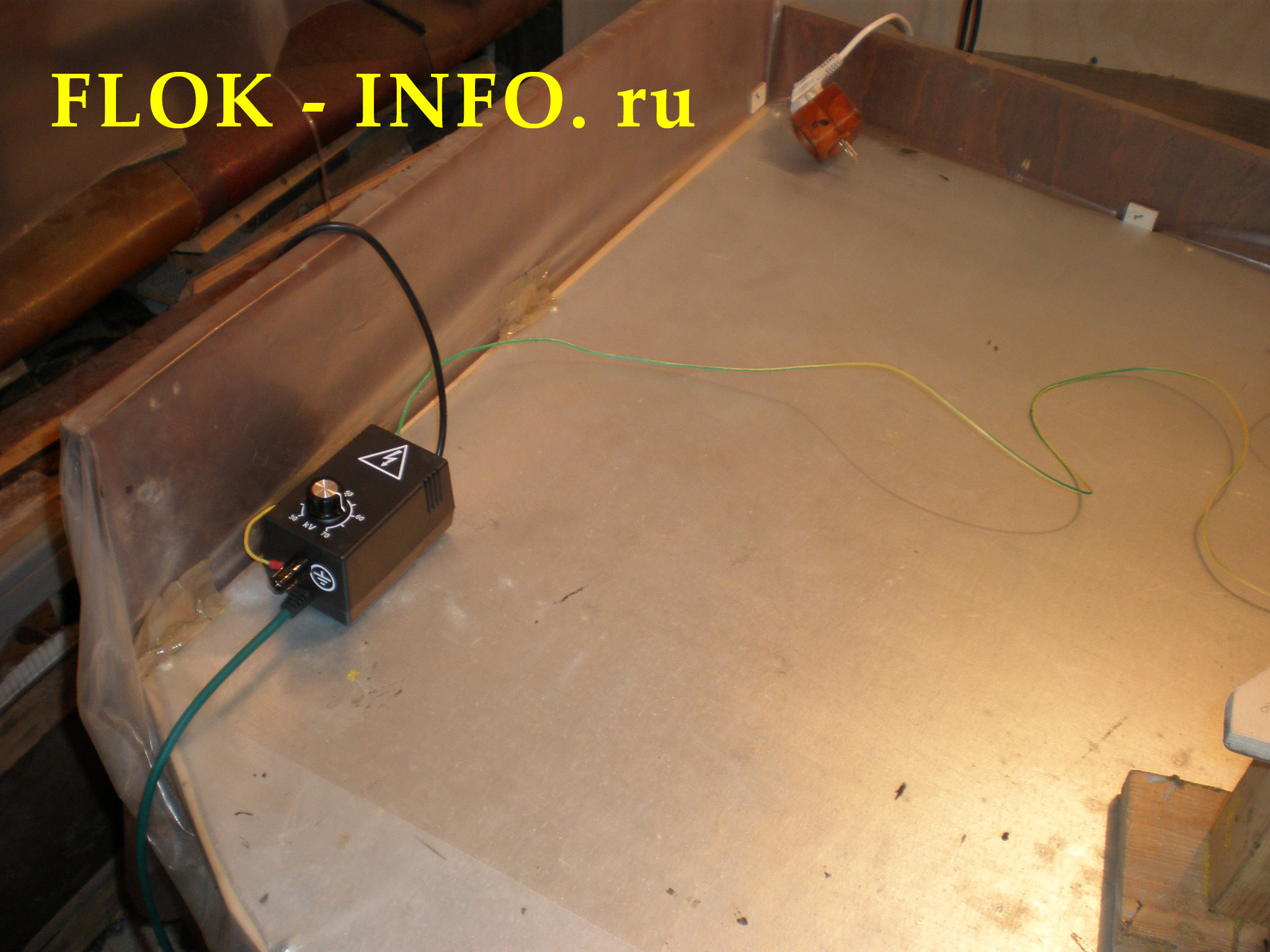

Адаптер можно расположить на краю стола ( чтобы не мешался под руками ) или же сделать для него какую нибудь полку рядышком со столом для флокирования.

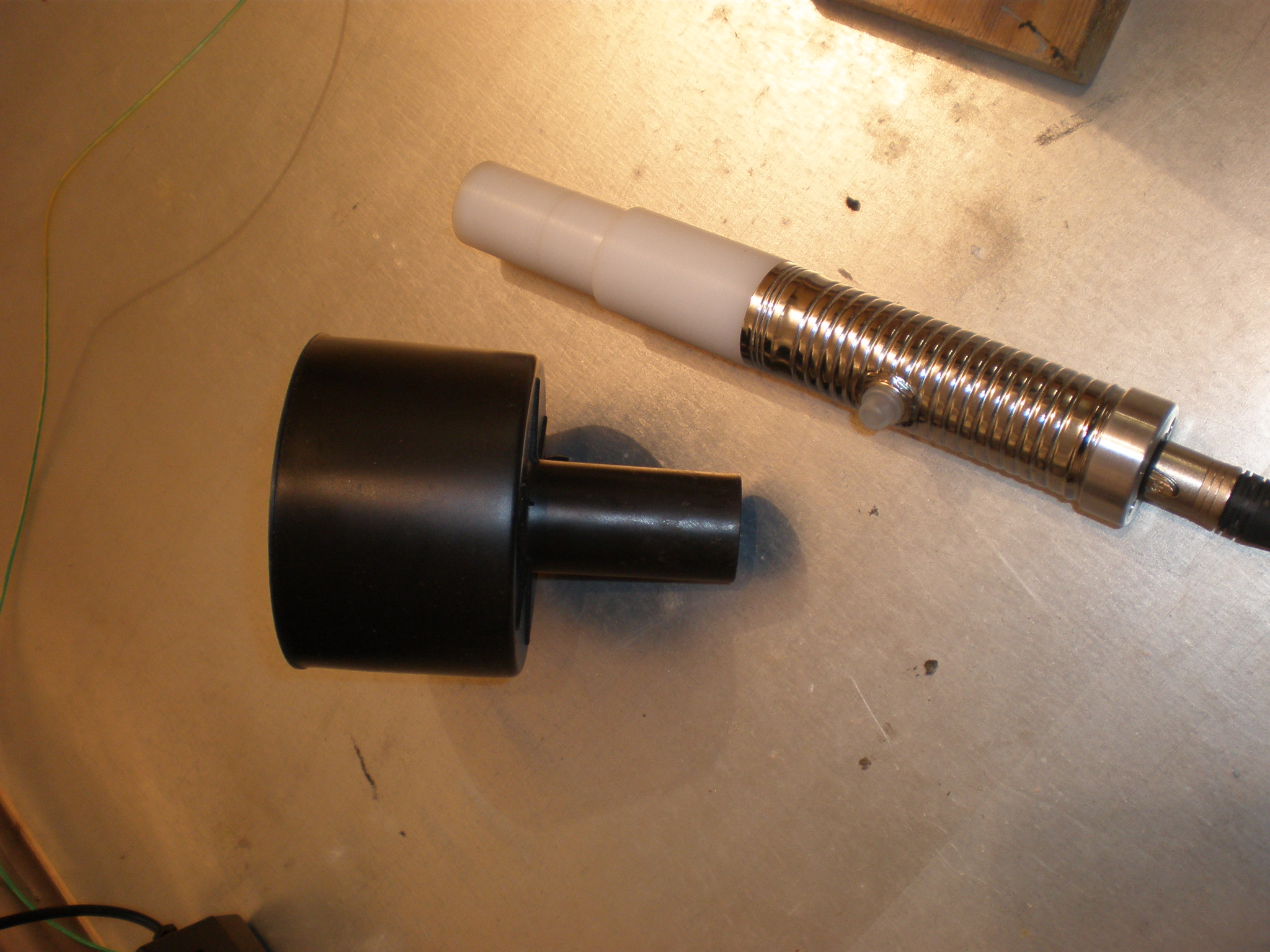

Бункер легко откручивается от высоковольтного генератора. Можно даже самому изготовить кучу всяких всевозможных бункеров ( форм и размеров ). Бункер – это любая пластмассовая тара с электродом внутри ( подойдет кусочек оцинковки или алюминия ) и сеточкой на крышке ( подойдёт москитная сетка из хоз. магазина )
